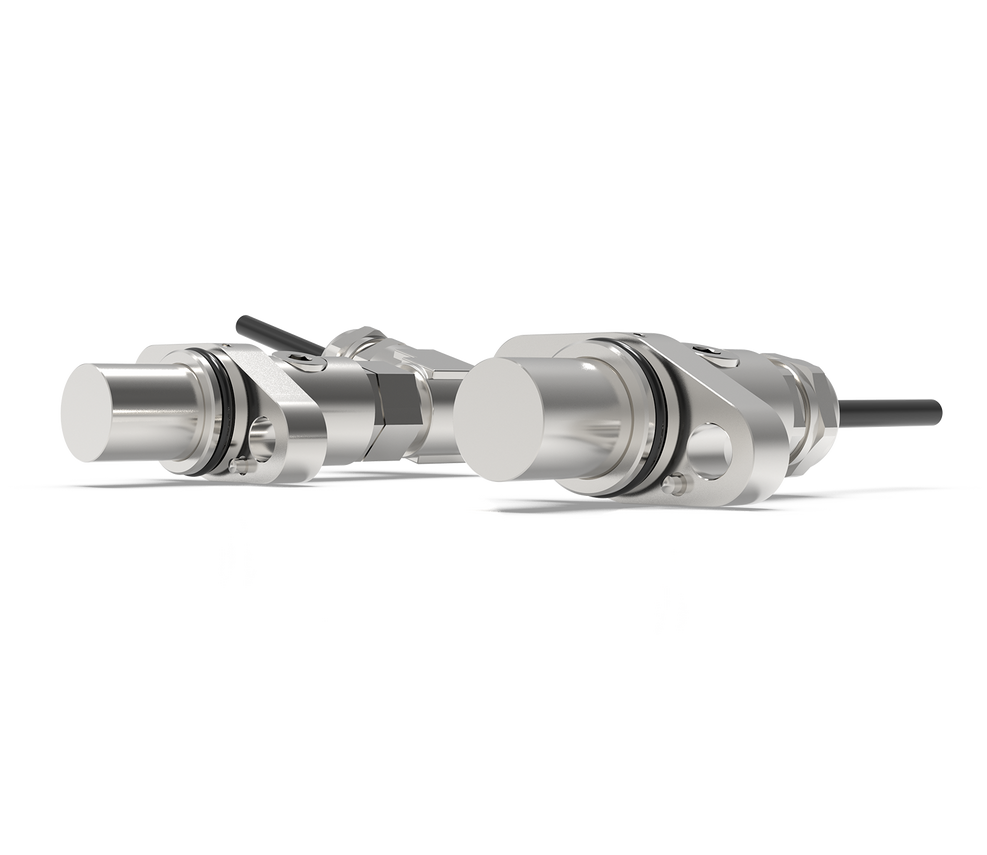

CombiCODER - Rilevatore di appiattimenti – GEL 2475FD

Sensore di giri altamente integrato, sensore di vibrazioni, sensore di temperatura con valutazione integrata

Sensore di giri ad effetto Hall e a 1 o 2 canali con integrato rilevamento di appiattimenti e monitoraggio della temperatura
Acquisizione sicura di elevati numeri di giri fino a movimenti striscianti (da 0 Hz a 20 kHz)
Rilevamento affidabile di appiattimenti, rialzi di saldatura e giunti di rotaia sulla ruota
Monitoraggio della temperatura tramite termistori NTC da -55 °C a +150 °C
Ideale per Condition Monitoring e manutenzione predittiva

Richiesta e supporto

Informazioni tecniche

Proprietà

Misurazione del numero di giri, delle vibrazioni e della temperatura in un unico involucro
Misurazione delle vibrazioni con tecnologia MEMS all’avanguardia in 3 assi
Algoritmi di valutazione integrati emettono la gravità di appiattimenti e rialzi di saldatura in stadi discreti tramite segnale PWM
L’impiego di molteplici rilevatori di appiattimento consente l’acquisizione di giunti di rotaia
Segnali separati galvanicamente per una valutazione affidabile in sistemi di controllo diversi
Flessibilità di configurazione grazie a uscita cavo, protezione cavo e varianti di connettore a spina liberamente selezionabili
Omologato secondo DIN EN 50155 per l’impiego sicuro in applicazioni ferroviarie
Protezione antincendio mediante cavi e loro protezione conforme a DIN EN 45545-2 fino a HL3

Vantaggi

Massima compatibilità
Esente da manutenzione e da usura
Il rilevamento di appiattimenti funziona indipendentemente dalla posizione di installazione del sensore
Valutazione semplicissima grazie a segnale PWM analogico
Monitoraggio in parallelo delle condizioni del veicolo e dell’infrastruttura
Massimizzazione dell’efficienza di pianificazione della manutenzione
Facile integrazione
Facile da montare
Sistemi di misurazione separati galvanicamente
Alta qualità del segnale

Downloads

Prodotto	Documento	Lingue
GEL 2475FD	Informazioni tecniche	DE EN CN
GEL 2475FD	Informazioni di prodotto*	DE/EN

Registrazione obbligatoria

Area d’impiego

Tecnologia e trasporto ferroviario

Industria dei veicoli ferroviari:

Controllo della trazione, protezione antipattinamento, regime motore, protezione antislittamento, sistema di protezione automatica del treno, odometria

Condition Monitoring nei veicoli ferroviari:

Rilevamento e valutazione automatici e oggettivi della presenza di appiattimenti

Disegni dimensionali

Uscita cavo dritta

La lunghezza del cavo L è determinata dal codice tipo

Uscita cavo laterale

La lunghezza del cavo L è determinata dal codice tipo

Tutte le dimensioni sono in mm [pollici]

Dati tecnici

Visualizzazione dei modelli di segnale

Modello del segnale E-

1 canale

Modello del segnale V-

2 canali, sfasamento di 90°

Modello del segnale EM

1 canale con tensione di stallo

Modello del segnale VM

2 canali, sfasamento di 90°, con tensione di arresto

Modelli di segnale	E-	V-	EM	VM
Dati elettrici
Tensione di alimentazione U_B (protetta da inversione di polarità)	da 10 a 30 V CC		da 10 a 20 V CC
Corrente assorbita I_B (senza carico)	≤ 30 mA		≤ 25 mA
Segnale di uscita (a prova di cortocircuito)	Segnali a onda quadra
Livello del segnale di uscita Alto	≥ U_B - 1,5 V		≥ U_B - 1,8 V
Livello del segnale di uscita Basso	≤ 1,0 V		≤ 1,5 V
Corrente di uscita per canale	≤ 20 mA		≤ 10 mA
Intervallo di frequenza	da 0 a 20 kHz		da 0 a 8 kHz
Ciclo di lavoro	50% ± 20%
Sfasamento	-	tip. 90°	-	tip. 90°
Dati elettrici segnale PWM
Tensione di alimentazione U_B (protetta da inversione di polarità)	da 10 a 30 V CC
Livello del segnale di uscita Alto	≥ U_B - 1,5 V
Livello del segnale di uscita Basso	≤ 1,0 V
Corrente di uscita	≤ 20 mA
Frequenza	1 kHz
Dati elettrici termistore NTC
Resistenza di misurazione	Da 1 a 100 kOhm a 25 °C
Intervallo di misurazione	da -55 °C a +70 °C (max. 100 mW) da -55 °C a 150 °C (max. 1 mW)
Tolleranza di misura	1% a 25 °C
Dati meccanici
Materiale del tubo del sensore	Acciaio inossidabile
Materiale della flangia	Acciaio inossidabile
Peso del sensore (cavo da 2 m incluso)	500 g
Valutazioni ambientali
Temperatura operativa e d'esercizio	da -40 °C a +120 °C
Temperatura di stoccaggio	da -40 °C a +120 °C
Resistenza di isolamento	500 V CA / 750 V CC (DIN EN 50155:2022-06)
Compatibilità elettromagnetica	DIN EN 50121-3-2:2017-11
Grado di protezione sul lato di misura	IP 68
Resistenza alle vibrazioni	DIN EN 61373:2011-04 cat. 3
Resistenza agli urti	DIN EN 61373-2011-04 cat. 3
Protezione antincendio	DIN EN 45545-2:2023-12 NFPA 130 su richiesta
Valore MTTF (numero di giri)	2.000.000 h a 55 °C
Valore MTTF (appiattimento)	950.000 h a 55 °C
