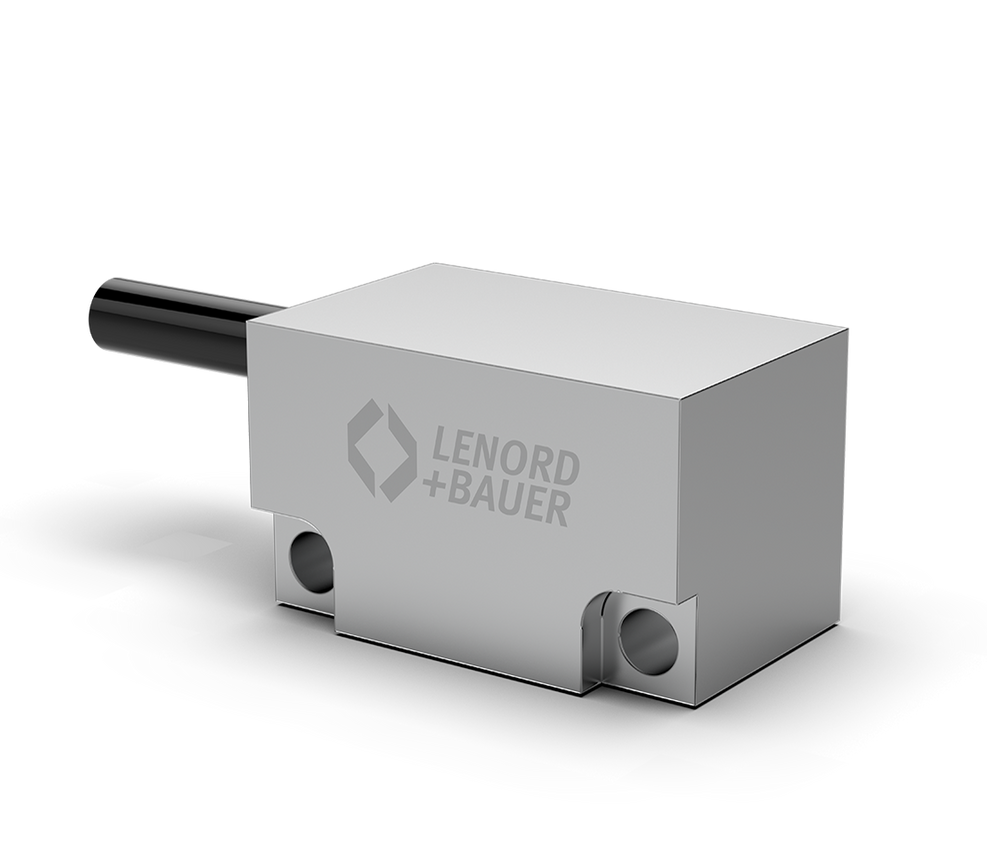

Lagerloser Drehgeber MiniCODER – GEL 2449

Drehzahl- und Positionssensor mit Sin/Cos- oder TTL-Schnittstelle

Berührungslose magnetische Abstastung für maximale Lebensdauer
Kompakte Bauform passt in kleinste Bauräume mit härtesten Umgebungsbedingungen
Kompatible Ersatzlösung für marktübliche Sensoren mit Modul 0.4 Messzahnrädern
Schnelle, fehlerfreie Parametrierung und effiziente Inbetriebnahme mit dem mobilen Servicegerät GEL 211
Integrierter Betriebsstundenzähler erfasst Drehzahl- und Temperaturbereiche zur Laufzeit

Anfrage & Support

Technische Informationen

Eigenschaften

Berührungslose Messung für verschleißfreien Betrieb
Geringe Temperaturdrift und hohe Signalgüte
Komplett geschirmtes Metallgehäuse
Integrierter Betriebsstundenzähler
Berührungslose Abtastung von Messzahnrädern
Kompakte, hochauflösende Bauform
Safety Integrated (Signalmuster Sin/Cos)
Frequenzbereich bis 200 kHz (Sin/Cos) oder 500 kHz (TTL / RS422)
Schutzart IP68
Betriebstemperatur -40 ... 120 °C

Vorteile

Wartungs- und verschleißfrei
Hohe Messstabilität und geringe Fehlertoleranzen
Hohe Störsicherheit
Zuverlässiger Betrieb auch bei extremen Temperaturschwankungen
Einfache Integration in engen Bauräumen
Erfassung sehr hoher Drehzahlen
Hohe Schock- und Vibrationsfestigkeit
Resistent gegen Umwelteinflüsse
Einfache Inbetriebnahme und Service durch smarte Programmierfunktionen
Robuste Alternative zu empfindlichen Polradsensoren, Polbandsystemen und teuren optischen Systemen

Downloads

Produkt	Dokumente	Sprachen
GEL 2449	Technische Information	DE EN CN
	Betriebsanleitung	DE/EN
	Begleitinformation	DE/EN

Einsatzgebiete

Positions- und Drehzahlmessung im Werkzeugmaschinenbau

Das passende Servicegerät

GEL 211CS0 Mobiles Servicegerät

Messzahnräder

Messzahnräder Maßverkörperungen für das MiniCODER-System

Maßzeichnungen

Maßbild Kabelausgang MiniCODER (L) — Tangential, Kabelabgang links

Alle Maße in mm [inch]

Technische Daten

	Modul 1,0	Modul 0,4
Messzahnrad
Material	Ferromagnetischer Stahl
Breite des Messzahnrads	≥ 8,6 mm [0,34 in]
Referenzmarke	Zahn (Z)
Modul	1,0	0,4
Geometrische Daten
Nominaler Luftspalt	0,50 mm ± 0,02 mm [19,69 mil ± 0,79 mil]	0,20 mm ± 0,01 mm [7,87 mil ± 0,39 mil]
Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt, überspannungsgeschützt)	5 V DC ± 5%
Stromaufnahme (ohne Last)	≤ 50 mA
Ausgangssignal	Zwei um 90° versetzte Sinussignale und deren inverse Signale, kurzschlussfest; rechteckförmiges Referenzsignal
Ausgangssignalpegel	1 VSS Differenzsignal
Ausgangsfrequenz	0 … 200 kHz
Leistungsaufnahme ohne Last	≤ 0,3 W
Mechanische Daten
Gehäusematerial	Zink-Druckguss
Masse	100 g [3,53 oz]
Kabeldaten (Kabelausführung —)
Kabelaufbau (Aderzahl × Aderquerschnitt)	9 × 0,15 mm² [25 AWG]
Kabeldurchmesser	5 mm [0,20 in]
Minimaler Biegeradius	25 mm [0,98 in]
Maximal zulässige Kabellänge	100 m [328,08 ft]
Umgebungsdaten
Arbeitstemperaturbereich	0 °C … +70 °C [32 °F … 158°F]
Betriebs– und Lagertemperaturbereich	-30 °C … +120 °C [-22 °F … 248 °F]
Schutzart am Kabelabgang des MiniCODER-Gehäuses	IP 68
Isolationsfestigkeit	500 V AC / 1 min
Elektromagnetische Verträglichkeit	Störaussendung DIN EN 61000-6-4; DIN EN 61000-6-3 Störfestigkeit DIN EN 61000-6-2; DIN EN 61000-6-1
Vibrationsfestigkeit	200 m/s² [656,17 ft/s²], gemäß EN 60068-2-6
Schockfestigkeit	2000 m/s² [2187,23 yd/s²], gemäß EN 60068-2-27
MTTF FIT	4.405.286 h bei 55 °C [131 °F] 227 x 10^-9 h-1 bei 55 °C [131 °F]
Zulassungen
Europäischer Wirtschaftsraum	Konformität gemäß EMV-Richtlinie 2014/30/EU
