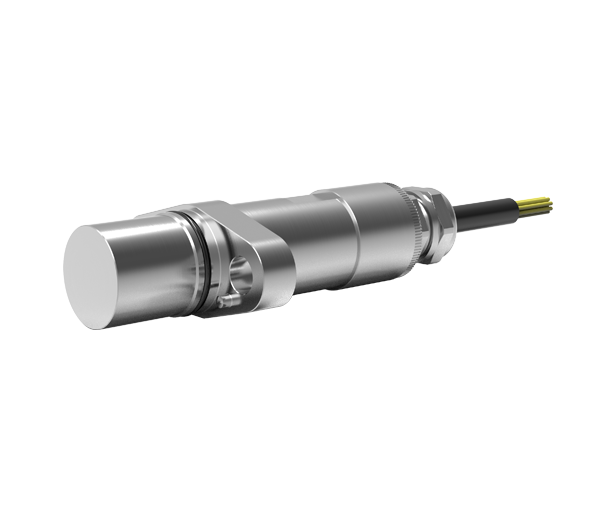

Inkrementeller lagerloser Multisystem Drehgeber – GEL 2475MS

3-/4-Kanal Hall-Effekt Drehzahlsensor mit verschiedensten Signalkombinationen

Wartungs- und verschleißfreier Drehzahlsensor auf Basis magnetischer Abtastung
Abtastung von Maßverkörperungen (beispielsweise Messzahnräder aus ferromagnetischen Materialien)
Sichere Erfassung von hohen Drehzahlen bis kriechende Bewegungen (0 Hz…20 kHz)
Integration verschiedenster Signalmuster im bekannten Flanschgehäuse
Großer zulässiger Messabstand erleichtert Konstruktion und Montage

Anfrage & Support

Technische Informationen

Eigenschaften

Inkrementeller, differentiell messender 3-/4-Kanal Drehzahlsensor auf Basis des Hall-Prinzips
Galvanisch getrennte Signale für eine zuverlässige Auswertung in unterschiedlichen Steuerungssystemen
Auswahl aus 19 verschiedenen Signalmuster-Kombinationen möglich
Hohe EMV-Festigkeit für störsichere Signalübertragung in anspruchsvollen Industrieumgebungen
Konfigurationsflexibilität durch frei wählbaren Kabelabgang, Kabelschutz und Steckervarianten
In Übereinstimmung mit einer Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:
Technische Daten – Umweltprüfungen

Vorteile

Optimierte Lifecycle-Cost
Wartungs- und verschleißfrei
Breites Spektrum an Signalmuster-Kombinationen
Vielzahl von Konfigurationsmöglichkeiten
Kompakte und robuste Bauform
Montagefreundlich
Einfache Integration
Galvanisch getrennte Messsysteme
Perfekte Eignung für Safety Anwendungen
Hohe Signalgüte

Downloads

Produkt	Dokumente	Sprachen
GEL 2475MS	Technische Information	DE EN CN
GEL 2475MS	Begleitinformation*	DE/EN

Registrierung erforderlich

Einsatzgebiete

Industrie & Automatisierung

Druck- & Verpackungsmaschinen:

Synchronisation von Transportbändern
Registerregelung beim Druck

Automotive & Nutzfahrzeuge

Fahrzeugantriebe:

Drehzahlmessung an Kurbel- und Nockenwellen für Motorsteuergeräte
Rotorpositionsbestimmung in E-Motoren (BLDC, PMSM)
Eingang-/Abtriebsdrehzahl im Getriebe für Schaltstrategie

Fahrdynamiksysteme:

Raddrehzahlsensoren für ABS/ESP
Drehmomentverteilung in Allradsystemen

Nutzfahrzeuge & Landmaschinen:

Drehzahlüberwachung an Zapfwellen, Hydraulikpumpen
Erntemaschinen: Förderschnecken, Dreschtrommeln

Bahntechnik & Transport

Schienenfahrzeuge:

Raddrehzahlsensoren für Schlupfregelung und Bremssteuerung
Antriebssteuerung bei E-Loks und Triebwagen

Förder- und Seilbahnen:

Drehzahlüberwachung an Umlenkscheiben
Synchronisation von Antrieben in mehrmotorigen Systemen

Maritime Anwendungen

Antrieb:

Drehzahlmessung an Schiffsmotoren, Turboladern, Getrieben
und Generatoren

Hilfsaggregate:

Eingang-/Abtriebsdrehzahlerfassung zur Schlupfüberwachung

Energie & Versorgung

Windkraftanlagen:

Rotordrehzahl für Leistungssteuerung
Pitch-Verstellung (Flügelwinkelregelung)

Wasserkraftwerke / Turbinen:

Drehzahlregelung für Synchronisation mit Netzfrequenz

Generatoren & Notstromanlagen:

Drehzahlerfassung für Frequenzüberwachung und Lastmanagement

Gebäudetechnik & Infrastruktur

Aufzüge & Fahrtreppen:

Geschwindigkeit und Position der Kabine
Sicherheitssysteme (Notstopp bei Überdrehzahl)

Gebäudemaschinen:

Pumpen und Lüfterdrehzahlen in großen HLK-Systemen

Logistik & Fördertechnik

Förderbänder:

Geschwindigkeitsregelung in Distributionszentren

Automatische Lagersysteme:

Positionierung von Regalbediengeräten

Krananlagen:

Hubwerks- und Fahrwerkssteuerung

Maßzeichnungen

Kabelabgang gerade

Alle Maße in mm [inch]

Technische Daten

Spannungsausgang

Darstellung Signalmuster

Signalmuster E-

1 Kanal

Signalmuster V-

2 Kanäle, 90° Phasenversatz

Signalmuster D-

2 Kanäle, galvanisch getrennt, 90° Phasenversatz

Signalmuster EM

1 Kanal mit Stillstandsspannung

Signalmuster DM

2 Kanäle galvanisch getrennt, 90° Phasenversatz, mit Stillstandsspannung

Signalmuster EI

1-Kanal; Stromausgang

Signalmuster VI

2 Kanäle, 90° Phasenversatz; Stromausgang

Signalmuster DI

2 Kanäle, galvanisch getrennt, 90° Phasenversatz; Stromausgang

Signalmuster	E-	V-
Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt)	10 ... 30 V DC
Stromaufnahme I_B (ohne Last)	≤ 30 mA
Ausgangssignal (kurzschlussfest)	Rechtecksignale
Ausgangssignalpegel High	≥ U_B - 1,5 V
Ausgangssignalpegel Low	≤ 1,0 V
Ausgangsstrom pro Kanal	≤ 20 mA
Frequenzbereich	0 ... 20 kHz
Tastverhältnis	50% ± 20%
Phasenversatz	-	typ. 90°
Mechanische Daten
Sensorrohrmaterial	Edelstahl
Flanschmaterial	Edelstahl
Masse des Sensors (inkl. 2 m Kabel)	500 g
Kabel (Standardversion - Vorzugstyp)
Auf Grund einer Vielzahl von möglichen Signalmusterkombinationen können unterschiedliche Kabelvarianten verbaut sein. Sofern nicht anders ausgewiesen oder gewünscht wird das folgende Standardkabel verwendet und der Anschluss erfolgt nach der Anschlussbelegung des Vorzugstyps: siehe "Harting-Stecker HAN HPR (Vorzugstyp)"
Kabel	halogenfrei und geschirmt
Kabeldurchmesser	8,0 ± 0,3 mm
Kabelquerschnitt	12 x 0,34 mm²
Minimaler Biegeradius statisch / dynamisch	24 mm / 40 mm
Hinweis zur Schirmung	Kabelschirm im Sensor direkt oder optional kapazitiv aufgelegt
Umweltprüfungen
Der Drehzahlsensor erfüllt eine Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen: Technische Daten – Umweltprüfungen
Anforderungen an das Messzahnrad
Material	ferromagnetischer Stahl
Zahnform	Evolventenverzahnung nach DIN 867 (andere auf Anfrage)
Breite	≥ 15 mm (kleinere auf Anfrage)
Modul m	1,00 / 1,25 / 1,50 / 1,75 / 2,00 / 2,25 / 2,50 / 2,75 / 3,00 / 3,25 / 3,50

Spannungsausgang mit Stillstandsspannung
